Ременные передачи в системах привода. Отличия конструкции, достоинства и недостатки применения.

Ременная передача известна человечеству очень давно. Она применялась в первых мельницах, приводимых в движение лошадьми. Быстро совершенствовалась с появлением двигателя внутреннего сгорания. Ремни прошли путь от полоски сыромятной кожи, сшитой в кольцо, до поликлинового и зубчатого форматов. Сегодня в различных системах привода используются самые разнообразные изделия. Свойства ремней отличаются в зависимости от конструкции, предлагая как снижение нагрузки на валах, так и возможность передавать высокий крутящий момент.

Определение

Ремень - это бесконечная лента, выполняющая передачу мощности от ведущего к одному или нескольким ведомым валам. Система работает на следующих принципах:

 -     ремень располагается на шкивах;

 -     передача мощности, формирование крутящего момента происходит благодаря действию сил трения;

 -     для эффективной работы ременной передачи нужно обеспечить натяжение рабочего элемента.

Зубчатые типы приводных ремней передают крутящий момент не только силами трения, но и зацеплением выступающих элементов за выступы на колесе шкива. Каждый из используемых в настоящее время элементов передачи имеет свой список достоинств и недостатков.

Виды ремней, плюсы и минусы их использования в системах привода

Ременная передача может передавать момент вращения между валами, расположенными на значительном расстоянии. Однако в современных условиях можно выбрать оптимальные характеристики и тип рабочего органа для качественного решения поставленных перед инженером задач. Используемые в различных механизмах и машинах ремни отличаются по конструкции, характеру формирования усилия, воздействию на ведущий и ведомый валы.

Плоскоременная передача

Плоскоременная передача представляет собой самую старую схему передачи крутящего момента. В установках используются:

 -   шкивы в виде гладких цилиндров;

 -   тонкие ленты, сечение которых представляет собой прямоугольник.

В древности незаменимым материалом для изготовления элементов передачи выступала сырая кожа. Сегодня плоские ремни делаются из нескольких слоев резины. Для увеличения прочности внутрь структуры помещается корд из текстильной нити или нейлона.

Плоскоременная передача имеет несколько достоинств. Во-первых, она позволяет достаточно просто организовать передачу момента не только между параллельными, но и пересекающимися под любыми углами валами. Во-вторых, конструкция шкивных колес предельно проста. В третьих, плоская лента при малой толщине обладает высокой гибкостью и испытывает малые напряжения при изгибах и деформациях

Но есть в применении такой передачи и существенные недостатки. Главный заключается в необходимости обеспечивать значительное усилие натяжения для формирования силы трения. В результате снижается срок эксплуатации ленты. Кроме этого, под значительной нагрузкой работают ведущий и ведомый валы, подшипниковые блоки имеют значительный износ.

Сегодня для изготовления плоского ремня используется резина с армированием из белтингового тканевого материала, полимерами, металлическим кордом. В системах приводов используются прорезиненные тканевые ленты. Применяются нарезные элементы с прослойками из резины, завернутые послойно или спирально.

Ремень устройства генератора предназначен для обеспечения вращения ротора, в результате чего этот узел способен вырабатывать энергию, необходимую для питания бортовой сети. Поэтому ремешок всегда должен быть в рабочем состоянии, в противном случае водитель просто не сможет полноценно использовать авто. О видах и типичных неисправностях ремешка мы поговорим в этой статье.

Вне зависимости от того, какая длина ремня генератора, для обеспечения работы привода устройства может использоваться два вида ремешков:

         Клиновидный. Традиционный РГ, использующийся в основном в автомобилях, выпущенных ранее. Эксплуатация такого типа актуальна в транспортных средства, в которых привод от коленчатого вала производится только на само устройство. Существенным минусом такого РГ является то, что во время его работы есть большая вероятность проскальзывания. Более усовершенствованной версией клиновидного варианта является зубчатый, характеризующийся клиновидным профилем, а также зубьями на внутренней стороне.

         Поликлиновый. Еще один тип РГ, который в последнее время применяется значительно чаще, это поликлиновый или многоручейковый (многоручейный). Вне зависимости от того, какой номер ремня генератора, по ширине размер ремня генератора будет больший, но при этом более тонкий. А это, в свою очередь, позволяет обеспечить лучшую гибкость. Многоручейным такой РГ был назван в результате того, что на его внутренней стороне расположено несколько рядов борозд. Благодаря того, что данный тип РГ является более гибким, обычно он применяется не только для привода генератора, но и других узлов — ГУР, компрессора, кондиционера и т.д.

Вне зависимости от того, к какому типу относится ремень привода генератора, все они изготовляются по одному принципу. В основе лежит специализированная резина.

Типичные неисправности

Возможные проблемы, которые могут произойти с РГ:

         Замена ремня генератора иногда происходит по причине обрыва, хотя это случается не так часто, ведь для разрыва прочных нитей необходимо большое усилие. Появиться такая проблема может в результате заклинивания одного из компонентов, с которым связан РГ. Например, это может произойти в результате разрушения подшипника устройства.

         Износ — еще одна причина, по которой осуществляется замена ремня генератора. В результате долгой эксплуатации ремешка его профиль начинает уменьшаться из-за постоянного трения, в итоге РГ чаще проскальзывает. Это приводит к тому, что передаточное усилие снижается и со временем генератор становится не в состоянии вырабатывать необходимую энергию.

         Расслоение 0 такая неисправность обычно происходит в результате повреждения валов. Когда геометрия этого компонента нарушается, с одной стороны ремешок сильно изнашивается и за края его резины начинает выходить армированная нить. Причиной расслоения также может быть эксплуатация некачественного материала при производстве.

Не менее частой проблемой, в результате которой необходима замена ремня генератора, является проседание, что обусловлено износом. Износ приводит к увеличению диаметра РГ, ослаблению, а также проскальзыванию компонента. Также проседание может произойти в результате использования некачественного материала при производстве. Кроме того, физические характеристики резины могут измениться в результате попадания смазки на ремешок, а это также может стать причиной проседания.

FAG 534565 - однорядный конический роликовый подшипник передней ступицы

 Подходит для автомобилей: BOVA Futura, MERCEDES-BENZ ATEGO, AXOR 2, CITARO (O 530), CONECTO (O 345), MERCEDES-BENZ LK/LN2, MERCEDES-BENZ MK , MERCEDES-BENZ NG, MERCEDES-BENZ O 303, O 305, O 307, O 340, O 404, O 405, O 407, O 408, MERCEDES-BENZ SK , MERCEDES-BENZ TOURO (O 500), NEOPLAN Centroliner, Cityliner, Euroliner, Skyliner, Starliner

Подшипники – ключевая деталь в развитии техники и машиностроения. Наличие видов и подтипов подшипников на рынке разнообразно, их размеры и способы применения в разных сферах подойдут любому специалисту. Вид «шарнирные подшипники» является одним из самых используемых в машиностроении.

Шарнирные подшипники представляют собой готовые для монтажа подшипники скольжения, внутренние и наружные кольца которых имеют поверхность скольжения сферической формы. Основное предназначения шарнирных подшипников – восприятие осевых, радиальных, комбинированных нагрузок. Они применяются практически во всех отраслях современной промышленности. Это незаменимая деталь в любой машинной отрасли. Размер детали зависит от сферы применения.

Обозначаются шарнирные подшипники буквой «Ш» в начале маркировки (например: Ш8 – шарнирный подшипник с внутренним диаметром 8 мм.).

     Существуют обозначения разных видов подшипников исходя из назначения.

1. Буква «П» в маркировке шарнирного подшипника (ШП, ШСП, ШМП, ШНП) – означает одноразломное наружное кольцо.

2. Буква «Л» в маркировке шарнирного подшипника (ШЛ, ШСЛ) – означает двуразломное наружное кольцо.

3. Буква «С» в маркировке шарнирного подшипника (ШС, ШСП, ШСЛ) – означает наличие отверстий и канавок для смазки на внутреннем кольце.

4. ШН – шарнирные подшипники неразъемной конструкции с поверхностью скольжения сталь / металлофторопласт.

5. ШМ – шарнирные подшипники с минимальными внутренними зазорами.

6. Буква «Т» в маркировке шарнирного подшипника (ШЛТ) – означает поверхность скольжения сталь / органоволокнит.

7. Буква «Е» в маркировке шарнирного подшипника (Ш..Е) - шарнирные подшипники с внутренними кольцами из композиционного материала - смеси полиамида с фторопластом.

8. ШУ - радиально-упорные шарнирные подшипники.

9. ШСР - шарнирные подшипники с двумя наружными полукольцами.

     Шарнирные подшипники предназначаются для работы при крайне высоких и низких температурах (от -35 до +235 градусов по Цельсию). Так же в запыленных условиях, и с ограничением смазки. Подшипники используются в различных механизмах, станках, в летательных аппаратах, машинах, технике, экскаваторах, и для крепежей валов. Обычно это неподвижный цилиндр, через который проходит вал.

     Существует немалое количество импортных аналогов. Импортный аналог шарнирного подшипника ШП маркируется буквами GE. Например ШП50 – аналог GE50.

     В эксплуатации шарнирных подшипников преобладают преимущества: грязеустойчивость, сокращение расходов и долгий срок службы, стойкость к ударам, вибрациям. Они малые в радиальных размерах, имеют простую конструкцию, работоспособны в воде. Специалисты отдают должное этому виду подшипников, так как они имеют стойкую степень износа в применении.

Технологии изготовления позволяет эксплуатацию изделия без смазки и техобслуживания.

    В настоящее время невозможно представить нашу жизнь без подшипников, которые используются во многих отраслях, в том числе, и производстве автомобилей. Неотъемлемой частью любого автомобиля являются ступичные подшипники. Это деталь ходовой части автомобиля, обеспечивающая крепление колеса к ступице или поворотному кулаку, объединенному в единую со ступицей конструкцию. Говоря простым языком, это подшипник, на котором «крутится колесо». История ступичного подшипника начинается еще со времен телег и карет, когда движущей силой были лошади. С момента появления самоходного транспортного средства возникла необходимость применения колесных подшипников, а также их постоянная модернизация и усиление конструкции. Ведь подшипник ступицы колеса должен выдерживать радиальную и осевую нагрузку.
   Ступичный подшипник выполняет сразу несколько функций:
-  Центровка ступицы на оси.
-  Разгрузка полуосей ведущего моста.
-  Соединение ступицы с осью или поворотным кулаком.
-  Обеспечение процесса вращения ступицы на оси с минимизацией силы трения.
-  Распределение радиальных и поперечных сил и моментов от колеса через ступицу на ось и подвеску автомобиля, а также в обратном направлении.
   Существует два типа ступичных подшипников:
- радиально-упорный шариковый (однорядный или двухрядный);
- конический роликовый.
   Радиальный однорядный шариковый подшипник в ступицах легковых автомобилей, в основном, применялся до конца 80-х годов XX века. В настоящее время в автомобилях новых поколений шариковые подшипники можно встретить лишь на грузовых автомобилях и внедорожниках.
Однорядный конический роликовый подшипник, как и однорядный шариковый тоже редко встречается в ступицах современных легковых автомобилей.
В настоящее время в ступицах легковых автомобилей применяют двухрядные радиально-упорный шариковый и конический роликовый подшипники.
   Купить ступичные подшипники вы можете на нашем складе по адресу:
г. Луганск, ул. Херсонская,7В, а также на авторынке в модуле 276.
   Уточнить информацию по наличию вы можете у менеджера компании «Подшипник Сервис» по телефону +7959 127 14 51. Также возможна работа под заказ.

 Подшипниковый узел — это готовая опора вала. Он состоит из:
- корпуса
- шарикового или роликового подшипника качения,
- системы смазки
- защитного уплотнения подшипника.
В подшипниковых узлах применяются самоустанавливающиеся подшипники, которые способны компенсировать осевые отклонения разнесённых опор до 5 градусов во всех направлениях.
   Сфера применения: сельхозмашины, ткацкие станки, строительное, пищевое оборудование и др.

   Также применяются в качестве опор судовых валов, крупногабаритных электрических машин.

 Корпуса подшипниковых узлов могут быть изготовлены из чугуна, стали, нержавеющей стали, алюминия или термопласта. Корпуса для тяжело нагруженных подшипниковых узлов изготавливаются из чугуна и имеют разъемную конструкцию.
Купить подшипниковые узлы можно на нашем складе по адресу:
 г. Луганск, ул. Херсонская, 7В, а также на авторынке в модуле 276.
 Для уточнения информации по наличию или консультации вы можете обратиться к менеджеру компании «Подшипник Сервис» по телефону +7959 127 14 51 или онлайн в мессенджерах (WhatsApp, telegram).

Роликовые подшипники серии NU — однорядные и имеют два борта на наружном кольце, внутреннее кольцо без бортов. Эта конструкция позволяет подшипниками компенсировать осевое смещение вала относительно корпуса в обоих направлениях.
Сепараторы подшипников изготавливаются из стали, полиамида или латуни.
Рабочая температура цилиндрических подшипников со стальным или латунным сепаратором от 30°С до + 150°С. Если сепаратор изготовлен из полиамида, то от 30°С до + 120°С.
При использовании в производстве хладагента аммиак или фреон, рабочая температура подшипника с сепаратором из полиамида не должна превышать + 70°С.

Роликовые подшипники серии NJ — однорядные и имеют два борта на наружном кольце и один борт на внутреннем. Такая конструкция позволяет подшипниками поддерживать большие радиальные нагрузки и осевые нагрузки в одну сторону (подшипники обеспечивают одностороннюю фиксацию вала).
Если нужна двусторонняя фиксация вала то, совместно с подшипниками NJ используются фасонные кольца HJ.
Однорядные роликовые цилиндрические подшипники NJ не имеют уплотнений и требуют обслуживания. Смазываются такие подшипники жидким маслом или пластичной смазкой.
Купить подшипник вы можете на нашем складе по адресу:
г. Луганск, ул. Херсонская, 7В, а также на авторынке в модуле 276.
 Для уточнения информации по наличию или консультации вы можете обратиться к менеджеру компании «Подшипник Сервис» по телефону +7959 127 14 51 или онлайн в мессенджерах (WhatsApp, telegram).

Наиболее часто в промышленных и бытовых целях используются односторонние ремни зубчатые, представляющие собой многослойную вулканизированную ленту, где наружная сторона плоская, а внутренняя выполнена с выступами (зубьями), расположенными друг от друга на равном расстоянии. Принцип работы механизма с использованием зубчатых ремней основан на зацеплении зубьев ремня и шкива, что и обуславливает основные преимущества такой передачи. Ремни зубчатые обеспечивают равномерный плавный ход передачи практически без проскальзывания или рывков, при этом нагрузка на валы и подшипники механизма значительно ниже, нежели создают приводные ремни другого типа. Зубчатые ремни не чувствительны к изменению интенсивности нагрузки, то есть даже при частом переходе от максимальной нагрузки к минимальной износ ремня не усиливается. Ремни зубчатые не нуждаются в дополнительном смазывании, таким образом, при эксплуатации зубоременная передача, обладая достаточно высокой надежностью и долговечностью, не требует дополнительного обслуживания.

Одним из наиболее часто применяемых механизмов, где неизменно используется ременная передача, является вариатор. Вариатор служит для бесступенчатого регулирования скорости вращения, передаваемой от двигателя к рабочим узлам машины. Для передачи вращения применяются вариаторные ремни. Область применения вариаторов – сельскохозяйственная техника и промышленное оборудование. При этом ремни вариаторные применяемые в той и другой области имеют принципиальные различия и не могут заменять друг друга. К вариаторным ремням предъявляют следующие требования:

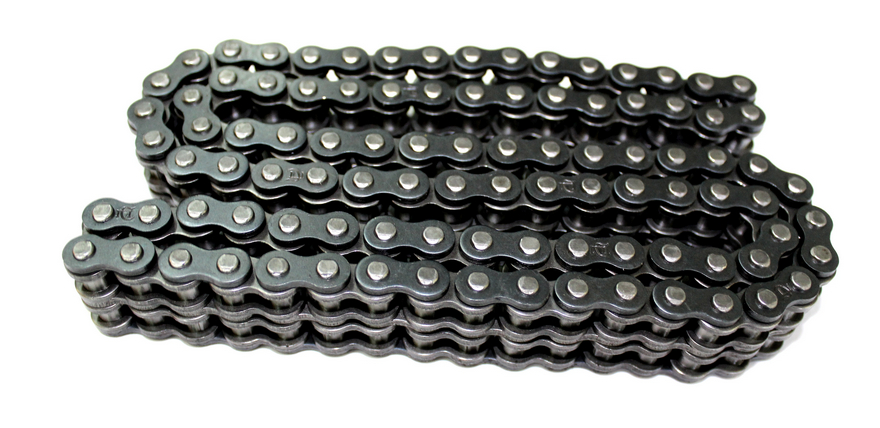

Новое поступление приводных цепей
